CẤU TẠI VÀ NGUYÊN LÝ HOẠT ĐỘNG CỦA TẤM LÀM MÁT COOLING PAD

Ngày đăng: 05/06/2025 09:55 AM

Tấm làm mát cooling pad không chỉ được ứng dụng rộng rãi trong các hệ thống máy làm mát không khí công nghiệp, mà còn hiện diện tại các trang trại chăn nuôi, nhà kính trồng trọt, nhà xưởng sản xuất và nhiều công trình dân dụng khác. Bài viết này sẽ đi sâu vào tìm hiểu cấu tạo chi tiết và nguyên lý hoạt động của tấm cooling pad, từ đó giúp người đọc có cái nhìn toàn diện và chính xác hơn khi lựa chọn và sử dụng thiết bị này.

1. Khái niệm tấm làm mát cooling pad

Tấm làm mát cooling pad là bộ phận quan trọng trong hệ thống làm mát bay hơi. Nó có chức năng hấp thụ nước, sau đó cho phép không khí nóng đi qua, từ đó nước bốc hơi và làm giảm nhiệt độ không khí. Hơi nước sinh ra trong quá trình bay hơi hấp thụ nhiệt từ không khí, làm cho không khí mát hơn. Không khí sau khi được làm mát sẽ được dẫn vào trong khu vực cần điều hòa nhiệt độ.

2. Ứng dụng thực tế tấm làm mát cooling pad

Cooling pad được sử dụng phổ biến trong nhiều lĩnh vực, đặc biệt là ở những nơi cần làm mát diện rộng nhưng không thể lắp đặt điều hòa nhiệt độ truyền thống vì chi phí cao hoặc không phù hợp. Một số ứng dụng điển hình gồm:

Nhà máy sản xuất: làm mát dây chuyền sản xuất, khu vực làm việc cho công nhân.
Trang trại chăn nuôi: duy trì nhiệt độ mát mẻ cho gia súc, gia cầm, giúp tăng năng suất.
Nhà kính nông nghiệp: giảm nhiệt độ và duy trì độ ẩm phù hợp cho cây trồng.
Quán cà phê, nhà hàng ngoài trời: tạo không gian mát mẻ, thông thoáng.
Sự kiện ngoài trời hoặc khu vực tạm thời: dễ dàng lắp đặt, di dời, chi phí thấp.

3. Cấu tạo chi tiết của tấm làm mát cooling pad

Tấm cooling pad được chế tạo từ nhiều lớp giấy cellulose đặc biệt, liên kết với nhau theo cấu trúc tổ ong. Đây là một thiết kế khoa học giúp tăng khả năng tiếp xúc giữa không khí và nước, tối ưu hiệu quả trao đổi nhiệt.

3.1 Vật liệu sản xuất

Phần lớn cấu tạo tấm làm mát cooling pad được làm từ giấy cellulose chuyên dụng, có khả năng hấp thụ nước rất cao. Loại giấy này được xử lý bằng hóa chất chống mục, chống mốc và có thể chịu được môi trường ẩm ướt trong thời gian dài. Một số loại cao cấp hơn còn được gia cố bằng lớp keo phenolic giúp tăng độ bền cơ học.

3.2 Thiết kế tổ ong

Các lớp giấy cellulose được xếp chéo nhau theo góc nghiêng tiêu chuẩn như 45x45 độ hoặc 45x15 độ, tạo thành các đường dẫn khí có hình dạng tổ ong. Thiết kế này giúp không khí khi đi qua sẽ bị chia nhỏ và tiếp xúc tối đa với nước thấm trong tấm giấy. Nhờ đó, quá trình bay hơi nước diễn ra nhanh và hiệu quả hơn.

3.3 Kích thước tiêu chuẩn

Tùy theo nhu cầu sử dụng, các tấm làm mát có thể được thiết kế với nhiều kích thước khác nhau. Các thông số thường gặp bao gồm:

Độ dày: 100 mm, 150 mm
Chiều cao: từ 1000 mm đến 2000 mm
Chiều rộng: 300 mm đến 600 mm

Ngoài ra còn có các thông số kỹ thuật về mật độ khe rãnh, ví dụ như mã 5090, 6090, 7090. Trong đó, số càng lớn thì khả năng trao đổi nhiệt càng cao.

3.4 Hệ thống khung đỡ

Tấm cooling pad thường được lắp trong các khung cố định bằng thép mạ kẽm, nhôm hoặc nhựa cứng. Khung có tác dụng giữ cho tấm không bị cong vênh, gãy vỡ, đồng thời hỗ trợ hệ thống phân phối nước phía trên. Khung cũng giúp cố định tấm vào vị trí đã định trong hệ thống làm mát.

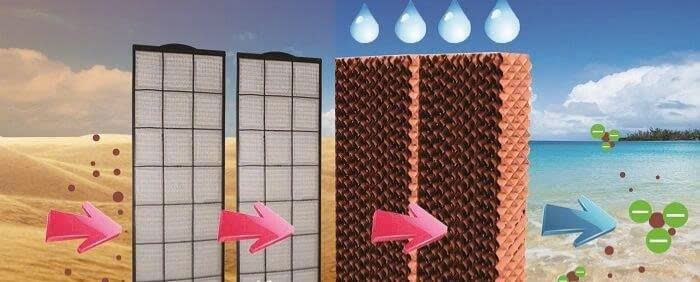

4. Nguyên lý hoạt động của tấm làm mát cooling pad

Nguyên lý tấm làm mát cooling pad làm mát theo kiểu bay hơi. Đây là hiện tượng vật lý tự nhiên, xảy ra khi nước hấp thụ nhiệt từ không khí để bay hơi. Quá trình này làm giảm nhiệt độ không khí và tăng độ ẩm.

4.1 Giai đoạn hấp thụ nước

Hệ thống bơm nước sẽ đưa nước lên trên đỉnh của tấm làm mát. Tại đây, nước sẽ được phân phối đều và chảy xuống bề mặt của tấm theo trọng lực. Nhờ cấu trúc giấy cellulose có khả năng giữ nước tốt, toàn bộ bề mặt tấm được làm ẩm liên tục.

4.2 Không khí đi qua tấm làm mát

Quạt hút hoặc quạt đẩy sẽ tạo ra lực hút gió, kéo không khí nóng từ bên ngoài đi qua tấm làm mát. Khi không khí tiếp xúc với bề mặt ẩm của tấm, một phần nước sẽ bay hơi.

4.3 Quá trình bay hơi nước

Trong quá trình bay hơi, nước cần năng lượng để chuyển từ thể lỏng sang thể khí. Năng lượng này được lấy từ nhiệt của không khí đi qua, khiến không khí mát hơn. Lượng nhiệt bị lấy đi càng lớn, không khí sau đó càng mát.

4.4 Thổi không khí mát vào bên trong

Không khí sau khi đã được làm mát sẽ được đưa vào không gian bên trong thông qua hệ thống quạt. Không khí này mát hơn, ẩm hơn và giúp tạo môi trường dễ chịu, thoải mái cho người sử dụng hoặc cho mục đích sản xuất.

5. Cấu tạo của khung tấm làm mát cooling pad

Cấu tạo của khung tấm làm mát cooling pad đóng vai trò rất quan trọng trong việc cố định, bảo vệ và tối ưu hiệu quả hoạt động của tấm làm mát. Khung không chỉ đảm bảo tính thẩm mỹ mà còn giữ cho tấm luôn được tưới nước đều, bền chắc và dễ dàng bảo trì. Dưới đây là mô tả chi tiết:

Vật liệu chế tạo chung:

Khung tấm làm mát thường được làm từ các vật liệu có độ bền cao, chịu ẩm tốt và chống ăn mòn. Các loại vật liệu phổ biến bao gồm:

Thép mạ kẽm: bền, chắc, chịu lực tốt, chống gỉ sét nhờ lớp mạ kẽm bên ngoài.

Nhôm định hình: nhẹ, không bị oxi hóa, dễ gia công, thường dùng trong các hệ thống cao cấp.

Inox định hình: siêu bền, đẹp, thường dùng cho các công trình yêu cầu độ bền cao và tính thẩm mỹ.

Nhựa kỹ thuật: Giá rẻ, nhẹ, dễ lắp đặt, phù hợp với môi trường không yêu cầu tải trọng lớn.

Cấu trúc khung:

Một bộ khung hoàn chỉnh của tấm cooling pad thường bao gồm các bộ phận sau:

Khung bao ngoài: Là khung chính để cố định toàn bộ tấm làm mát. Gồm 4 cạnh: trên, dưới, trái, phải. Có thể có thêm gân tăng cứng ở giữa hoặc ở các góc để tăng độ ổn định.

Rãnh dẫn nước trên đầu: Nằm ở cạnh trên cùng của khung. Có các lỗ nhỏ hoặc khe rãnh để nước chảy đều từ hệ thống cấp nước xuống toàn bộ bề mặt tấm làm mát. Một số hệ thống dùng thanh phân phối nước chuyên dụng có dạng máng, gắn trực tiếp trên khung.

Khay hứng nước phía dưới: Gắn dưới chân tấm làm mát, giúp hứng nước sau khi chảy qua tấm. Có lỗ thoát để đưa nước về bồn chứa và tuần hoàn lại thông qua máy bơm.

Kích thước khung chứa tấm làm mát:

Kích thước khung sẽ phụ thuộc vào kích thước tấm làm mát. Khung có thể được sản xuất theo module rời (dễ vận chuyển) hoặc dạng liền khối (tăng độ kín khít). Tùy hệ thống lắp đặt (âm tường, lắp nổi, treo khung...) mà thiết kế khung có thể được điều chỉnh cho phù hợp.

Yêu cầu khĩ thuật khi sản xuất và lắp đặt khung: Khung phải chịu được nước liên tục mà không bị cong, mục, rỉ sét. Bề mặt phải nhẵn, không có cạnh sắc để tránh rách tấm giấy. Các khớp nối, mối hàn (nếu có) cần được xử lý kỹ để tránh rò rỉ nước hoặc hư hỏng sớm. Gắn khung chắc chắn vào tường hoặc hệ thống đỡ để tránh rung lắc trong quá trình vận hành.

6. Tấm làm mát cooling pad làm bằng gì?

Tấm làm mát cooling pad thường được làm từ một loại giấy cellulose đặc biệt, được xử lý hóa chất để tăng độ bền, khả năng chống mục, chống nấm mốc và chịu nước cao. Đây là vật liệu chủ yếu tạo nên hiệu quả làm mát bằng phương pháp bay hơi.

Giấy cellulose chuyên dụng: Là thành phần chính cấu tạo nên tấm làm mát. Có nguồn gốc từ sợi thực vật tự nhiên (như bột gỗ). Được xử lý hóa học để: Tăng khả năng thấm hút và giữ nước, chống mục nát trong môi trường ẩm. Chống nấm mốc, vi khuẩn phát triển. Tăng độ cứng và độ bền cơ học.

Lớp keo chống ẩm, chống mục: Keo phenolic được sử dụng để liên kết các lớp giấy với nhau và tăng độ bền của tấm. Giúp tấm không bị mềm, rách hay biến dạng khi tiếp xúc với nước lâu ngày. Một số loại cao cấp còn được phủ thêm lớp chống tia UV để tăng tuổi thọ ngoài trời.
